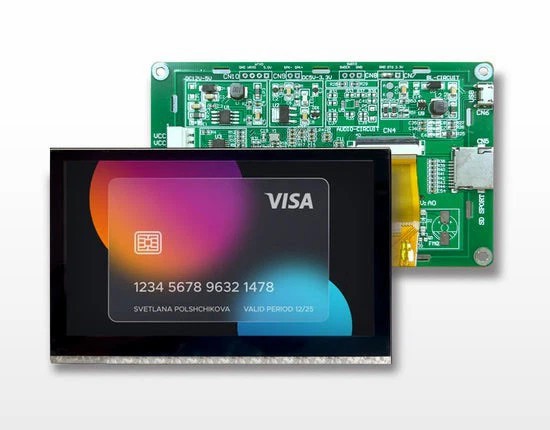

4,3 palcový TFT s dotykovým displejom
4,3-palcový TFT s dotykovým displejom označuje tenký filmový tranzistor (TFT) LCD (displej z tekutých kryštálov), ktorý integruje funkciu dotykovej obrazovky. TFT LCD sú široko používané v rôznych elektronických zariadeniach vďaka ich schopnosti ovládať jednotlivé pixely, čo vedie k ostrým obrazom a čistému textu. Ak sú tieto displeje vybavené dotykovou funkciou, umožňujú používateľom interagovať s obsahom na obrazovke priamo pomocou prstov alebo špeciálnych dotykových per.
- Predstavenie výrobku
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., profesionálny LCD displej, modul LCM LCD, zdroj podsvietenia LED, vývoj dizajnu dotykovej obrazovky TP, výroba. So skupinou vysokokvalitného, skúseného inžinierskeho a technického personálu, aby sme vám poskytli kvalitné produkty a služby.
Spoločnosť vedie strednú a vysokú kvalitu produktov TN, HTN, STN, VA, TFT. Zároveň poskytujeme vŕtanie, brúsenie Uhlové a iné špeciálne procesné produkty, podporujúce LCM, HEAT SEAL. Produkty spoločnosti sa široko používajú v komunikačných termináloch (smartfóny, tabletové počítače atď.), domácich spotrebičoch, automobilovej elektronike, digitálnych výrobkoch a iných priemyselných odvetviach a vyvážajú sa do Hongkongu, Taiwanu, Európy, Ameriky, Japonska a Južnej Kórey a iné regióny a krajiny.
prečo si vybrať nás
Rýchla preprava
Spolupracujeme s profesionálnymi námornými, leteckými a logistickými spoločnosťami, aby sme vám poskytli najlepšie dopravné riešenie.
Vysoká kvalita
Výrobky sú vynikajúce a detaily sú starostlivo spracované. Každá surovina je prísne kontrolovaná.
Profesionálny tím
Členovia tímu sú vysoko kvalifikovaní a zdatní vo svojich úlohách a majú potrebné vzdelanie, školenia a skúsenosti, aby vynikli vo svojej práci.
Dobré služby
Zákaznícky servis, ktorý vám odpovie na otázky podľa vašich potrieb a poskytne prispôsobené riešenia, cenové ponuky a sledovanie logistiky.
4,3-palcový TFT s dotykovým displejom označuje tenký filmový tranzistor (TFT) LCD (displej z tekutých kryštálov), ktorý integruje funkciu dotykovej obrazovky. TFT LCD sú široko používané v rôznych elektronických zariadeniach vďaka ich schopnosti ovládať jednotlivé pixely, čo vedie k ostrým obrazom a čistému textu. Ak sú tieto displeje vybavené dotykovou funkciou, umožňujú používateľom interagovať s obsahom na obrazovke priamo pomocou prstov alebo špeciálnych dotykových per.
Dotykový komponent TFT displeja zvyčajne pozostáva z kapacitnej alebo odporovej vrstvy pridanej na vrchu LCD. V kapacitných dotykových obrazovkách, ktoré sú v moderných zariadeniach najbežnejšie, priehľadné elektródy zisťujú prítomnosť a polohu prsta meraním zmien kapacity spôsobených blízkosťou vodivého predmetu, akým je napríklad ľudský prst. Na druhej strane odporové dotykové obrazovky fungujú tak, že snímajú tlak aplikovaný na dve vrstvy materiálu, ktoré sú oddelené malou medzerou; pri dotyku sa vrstvy dostanú do kontaktu v bode tlaku a meria sa zmena odporu, aby sa určilo miesto dotyku.
Výhody 4,3-palcového TFT s dotykovým displejom
Kvalita zobrazenia 4,3-palcového TFT s dotykovým displejom je vysoká
Pretože každý bod 4,3-palcovej obrazovky TFT s dotykovým displejom si po prijatí signálu zachováva farbu a jas a vyžaruje stále svetlo, na rozdiel od displeja s katódovou trubicou (CRT), ktorý potrebuje neustále obnovovať jasný bod. Preto má LCD panel TFT vysokú kvalitu obrazu a nikdy nebude blikať, čím sa minimalizuje únava očí.
Spotreba energie 4,3-palcového TFT s dotykovým displejom je malá
Tradičná obrazovka sa skladá z mnohých obvodov. Keď tieto obvody poháňajú katódovú obrazovku, aby fungovali, potrebujú spotrebovať veľa energie a so zvyšujúcim sa objemom sa výkon spotrebovaný vnútorným obvodom určite zvýši. Naproti tomu spotreba energie obrazovky TFT z tekutých kryštálov sa spotrebuje hlavne na jej interných elektródach a IC ovládača, takže spotreba energie je oveľa menšia ako pri tradičných displejoch.
Obrazový efekt 4,3-palcového TFT s dotykovým displejom je dobrý
V porovnaní s tradičnými zobrazovacími obrazovkami používa LCD panel TFT od začiatku čisto plochú sklenenú dosku a efekt zobrazenia je plochý a pravouhlý, čo ľuďom dodáva osviežujúci pocit. Navyše LCD monitory ľahšie dosahujú vysoké rozlíšenie na malých obrazovkách. Napríklad 17-palcový LCD monitor môže dosiahnuť rozlíšenie 1280 × 1024, zatiaľ čo 18-palcový farebný displej CRT zvyčajne používa rozlíšenie 1280 × 1024 alebo viac, čo nie je úplne uspokojivé.
Dotknite sa položky Citlivosť
Kapacitná dotyková technológia ponúka vynikajúcu citlivosť obrazovky pri použití prstom alebo stylusom. Povrch týchto zariadení bude reagovať na rôzne stupne tlaku, na rozdiel od odporovej dotykovej obrazovky, kde je potrebné použiť pevný a priamy tlak. Kapacitná dotyková obrazovka TFT s uhlopriečkou 4,3 palca s dotykovým displejom je tiež dostatočne citlivá na to, aby sa dala používať iba prstami bez potreby dotykového pera.
Optická kvalita
4,3-palcové kapacitné displeje TFT s dotykovým displejom sú známe svojou vynikajúcou optickou kvalitou. Sklenený substrát, ktorý je umiestnený pod elektródovým filmom, prenáša väčšinu dostupného svetla na povrch, čo vedie k ostrej ostrosti a kontrastu displeja. Tieto obrazovky sú známe aj vďaka vynikajúcej vernosti farieb, ktorá podporuje prezeranie vysokokvalitných obrázkov, videa a softvérového obsahu. To má tiež pozitívny vplyv na používateľskú skúsenosť pri integrácii do väčších kioskov a interaktívnych displejov.
Typy 4,3 palcového TFT s dotykovým displejom
Nematic LCD TFT obrazovka
Nematic je grécke slovo, slovo znamená vo vlákne je rovnaké ako v angličtine. Hlavne preto, že voľným okom pozorujeme tekutý kryštál, vyzerá ako hodvábny vzor. Molekuly LCD obrazovky v priestore pravidelného usporiadania jedného rozmeru, všetky tyče dlhé osi molekúl tekutých kryštálov si vyberú určitý smer (to znamená smerovací vektor) ako hlavný hriadeľ a usporiadané navzájom paralelne. A nepáči sa mi lamelárny tekutý kryštál má vrstvenú štruktúru. V porovnaní so zarovnaním tekutých kryštálov typu vrstvového stĺpca nie je poradie, to znamená, že jeho radový parameter S je menší ako lamelárny tekutý kryštál a jeho viskozita je menšia, takže ľahšie prúdi (jeho tok pochádza hlavne z voľného pohyb molekúl v smere dlhej osi). Lineárny tekutý kryštál je bežný TFT LCD displej typu TN (Twisted nematic) z tekutých kryštálov.
TN (Twisted Nematic) LCD obrazovka
Z obrázku 10 vieme, že keď medzi hornými a spodnými dvoma kusmi skla nie je žiadne napätie, usporiadanie LCD bude v súlade s membránou dvoch horných a spodných kusov skla. Pre TN typ LCD a prispôsobenie filmu z pohľadu chudobných do 90 stupňov. (pozri obrázok 9), takže molekuly tekutých kryštálov sú usporiadané tak, že sa hore a dole automaticky otáčajú o 90 stupňov, keď dopadajúce svetlo prechádza cez hornú polarizačnú fóliu, polarizácia svetelných vĺn bude usmerňovať iba smer. Prostredníctvom molekúl tekutých kryštálov sa molekuly tekutých kryštálov otáčajú o 90 stupňov, takže keď vlny dosiahnu spodný polarizačný film, smer polarizácie svetla sa práve otočil o 90 stupňov.
LCD obrazovka typu STN (Super Twisted Nematic).
STN LCD a TN LCD majú veľmi podobnú štruktúru, hlavný rozdiel medzi TN LCD, usporiadanie molekúl tekutých kryštálov, uhol natočenia zhora nadol. Celkom 90 stupňov a typ molekuly tekutých kryštálov STN LCD sú usporiadané, uhol natočenia bude väčší ako 180 stupňov, zvyčajne je 270 stupňov. (pozri obrázok 12), pretože uhol rotácie je iný, jeho charakteristiky sú odlišné. Z obrázku 13 typu a typu TN môžeme vedieť, že napätie STN LCD krivky priepustnosti, keď je napätie nízke, miera prieniku svetla je veľmi vysoká. Pri vysokom napätí je miera penetrácie veľmi nízka. Patria teda do konfigurácie Normal White polaroids.
TFT LCD (LCD displej s tenkým filmom s tranzistorom)
TFT LCD čínsky preklad názvu sa nazýva tenkovrstvový tranzistorový displej z tekutých kryštálov, od začiatku sme spomínali, že na výrobu šedej je potrebná regulácia napätia LCD. A použitie tenkovrstvového tranzistora na generovanie napätia, na riadenie prechodu displeja z tekutých kryštálov, sa nazýva TFT LCD. Z pohľadu štruktúry prierezu na obrázku 8 medzi hornou a spodnou vrstvou skla s LCD vytvorí paralelný doskový kondenzátor, nazývame ho CLC (kondenzátor tekutých kryštálov). Jeho veľkosť je cca 0.1 m3, no pri praktickej aplikácii je kapacita kapacitne neschopná udržať si napätie nabudúce pre aktualizáciu údajov na obrázku.
Materiál 4,3 palca 4,3 palca TFT s dotykovým displejom
Materiálové zloženie 4,3-palcového TFT s dotykovým displejom zahŕňa niekoľko kľúčových komponentov, z ktorých každý slúži špecifickému účelu vo funkčnosti zariadenia. Bežne sa používajú nasledujúce materiály.
Sklenený substrát:Základňa displeja je zvyčajne vyrobená z pevného a odolného skleneného materiálu, ako je borosilikátové alebo hlinitokremičitanové sklo. Tento substrát poskytuje stabilnú platformu na nanášanie vrstiev TFT.
Tenkovrstvové tranzistory:TFT sa vyrábajú z polovodičových materiálov, najčastejšie z amorfného kremíka (a-Si). Novšie technológie však pre vyšší výkon využívajú polysilikón alebo dokonca nízkoteplotný polykryštalický kremík (LTPS). Tieto tranzistory sú uložené na sklenenom substráte a slúžia na riadenie toku elektriny ku každému jednotlivému pixelu.
Dielektrické materiály:Na oddelenie rôznych vodivých vrstiev v štruktúre TFT sa používajú izolačné vrstvy vyrobené z oxidu kremičitého (SiO2) alebo iných vysokok dielektrických materiálov. Tie zabezpečujú elektrickú izoláciu a zabraňujú skratom.
Vodivé materiály:Kovy ako oxid indium-cín (ITO) alebo oxid indium-zinok (IZO) sa používajú na zdrojové a odvodňovacie elektródy TFT, ako aj na priehľadnú vodivú vrstvu v kapacitných dotykových obrazovkách. Tieto materiály majú vysokú vodivosť a priehľadnosť, ktoré sú rozhodujúce pre výkon displeja.
Farebné filtre:Sú zložené z organických farbív alebo pigmentov uložených v polymérnej matrici. Sú umiestnené nad TFT poľom a vytvárajú červené, zelené a modré subpixely, ktoré sa kombinujú a vytvárajú plnofarebné obrázky.
Polarizačné filmy:Na horný a spodný povrch LCD sa pridávajú polarizačné materiály, ktoré riadia smer prenosu svetla, čím umožňujú ovládanie jasu a kontrastu.
Zapuzdrené vrstvy:Na ochranu citlivých komponentov vo vnútri displeja sa používajú zapuzdrené vrstvy vyrobené z anorganických materiálov, ako je nitrid kremíka (Si3N4) alebo oxid kremičitý. Tieto vrstvy zabraňujú prenikaniu vlhkosti a kyslíku a poškodeniu vnútorných obvodov.
Lepidlá a lepiace materiály:Na spojenie rôznych vrstiev sa používajú rôzne typy lepidiel, ako napríklad opticky číre lepidlá (OCA) na prilepenie dotykového senzora k displeju alebo epoxidy vytvrditeľné UV žiarením na upevnenie krycieho skla.
Bomponenty dotykového snímača:V prípade kapacitných dotykových obrazoviek je vrstva oxidu india a cínu (ITO) alebo iných vodivých materiálov vzorovaná do mriežkovej štruktúry, aby sa vytvoril dotykový vstupný povrch. Pre odporové dotykové obrazovky existujú dve tenké, flexibilné vrstvy s vodivým povlakom, ktoré sú oddelené rozperami.
Spotrebná elektronika:4,3-palcový TFT s dotykovým displejom sa najčastejšie používa v spotrebnej elektronike vrátane smartfónov, tabletov, notebookov, televízorov atď. Tieto zariadenia vyžadujú obrazovky s vysokým rozlíšením, aby používatelia mohli mať lepší vizuálny zážitok.
Oblasť lekárskeho vybavenia:4,3-palcový TFT s dotykovým displejom sa tiež široko používa v zdravotníckych zariadeniach. Napríklad lekárske zariadenia, ako sú ultrazvukové diagnostické prístroje, elektrokardiografy, monitory krvného tlaku a teplomery v nemocniciach, vyžadujú displeje s vysokým rozlíšením a vysokým kontrastom, aby lekári mohli presnejšie diagnostikovať stav.
Oblasť priemyselnej automatizácie:4,3 palcový TFT s dotykovým displejom sa tiež široko používa v oblasti priemyselnej automatizácie. Napríklad: CNC obrábacie stroje, priemyselné roboty, systémy riadenia procesov atď. vyžadujú displeje s vysokým rozlíšením, vysokým jasom, vysokou húževnatosťou a vysokou stabilitou.
Automobilová elektronika:4,3 palcový TFT s dotykovým displejom sú tiež veľmi bežné aplikácie v oblasti automobilovej elektroniky. Napríklad: prístroje v aute, navigačné zariadenia atď. všetky vyžadujú obrazovky displeja s vysokým rozlíšením a sýtosťou farieb, aby vodiči mohli mať lepší zážitok z jazdy.
Proces 4,3 palcový TFT s dotykovým displejom
Výrobný proces TFT (Thin Film Transistor) s dotykovým displejom je zložitý a zahŕňa viacero presných krokov. Nasleduje krátky úvod do všeobecného procesu.
Príprava skleneného substrátu:Ako základ pre pole TFT sa vyberie čistý sklenený substrát. Podstupuje dôkladné čistenie, aby sa odstránili všetky čiastočky alebo nečistoty.
Depozícia tenkovrstvových tranzistorov:Pomocou techník, ako je chemické nanášanie pár (CVD), fyzikálne nanášanie pár (PVD) alebo rotačné nanášanie, sa na substrát nanášajú rôzne vrstvy, aby sa vytvorili štruktúry TFT. Tieto vrstvy typicky zahŕňajú hradlový izolátor, hradlovú elektródu, polovodičovú vrstvu, medzivrstvové dielektrikum, zdrojové/odvodné elektródy a pasivačnú vrstvu.
Foto litografia:Každá nanesená vrstva je vzorovaná pomocou fotolitografie, kde je aplikovaný fotorezist a vystavený ultrafialovému svetlu cez masku, ktorá definuje vzor. Exponovaný fotorezist sa potom vyvolá a po leptaní zanechá požadovaný vzor na substráte.
Integrácia farebného filtra a poľa:Farebné filtre vznikajú vytlačením alebo nanesením RGB (červené, zelené, modré) farbivami na substrát a ich následným pokrytím ochrannou vrstvou. Pole TFT je zarovnané a spojené s poľom farebných filtrov, aby vytvorilo maticu pixelov.
Nástavec na polarizátor:Polarizačné fólie sú pripevnené k hornému a spodnému povrchu zostavy LCD na kontrolu polarizácie svetla a umožnenie tvorby obrazu.
Zostava podsvietenia:Jednotka podsvietenia LED je zostavená a pripevnená k zostave displeja na osvetlenie LCD. Na zlepšenie rozloženia svetla a rovnomernosti jasu môžu byť zahrnuté difúzory a reflektory.
Výroba dotykového senzora:Pre kapacitné dotykové obrazovky možno na vytvorenie vrstvy dotykového senzora použiť druhý substrát. Táto vrstva je vzorovaná jemnou mriežkou z ITO alebo iného vodivého materiálu. Alternatívne môže byť dotykový senzor integrovaný priamo na vrch poľa farebných filtrov počas skorších štádií výroby.
Dotyková integrácia:Dotykový snímač je zarovnaný a pripojený k zostave displeja. Tento krok môže zahŕňať použitie optických čírych lepidiel (OCA), aby sa zabezpečilo ploché a priehľadné rozhranie.
4,3-palcový TFT s dotykovým displejom je bežný displej v moderných elektronických produktoch. Správna údržba môže predĺžiť jeho životnosť a zachovať vysokokvalitné zobrazovacie efekty.
Po prvé, vyhnite sa statickým displejom na dlhú dobu. Dlhodobé zobrazovanie toho istého obrazu môže viesť k retencii obrazu alebo „vypáleniu obrazovky“. Odporúča sa pravidelne meniť obsah displeja.
Po druhé, udržujte ho čistý. Na jemné utieranie obrazovky používajte čistú mäkkú handričku a nepoužívajte čistiace prostriedky obsahujúce organické rozpúšťadlá, ako je alkohol a acetón.
Vyhnite sa tiež prudkým kolíziám. Nedotýkajte sa obrazovky alebo ňou neudierajte ostrými predmetmi, aby ste predišli poškodeniu obrazovky.
Okrem toho sa vyhýbajte vysokým teplotám a vlhkému prostrediu. Dlhodobé vystavenie vysokej teplote alebo vlhkosti môže poškodiť farebnú obrazovku, preto by ste sa jej mali vyhýbať.
Nakoniec vykonajte pravidelné aktualizácie systému. Udržujte svoj systémový softvér aktuálny a opravte možné problémy so zobrazením a chyby.
Vo všeobecnosti si údržba 4,3-palcových TFT s dotykovými displejmi vyžaduje pozornosť, aby ste sa vyhli statickému displeju, udržiavali ho v čistote, vyhýbali sa prudkým kolíziám, vyhýbali sa vysokým teplotám a vlhkému prostrediu a vykonávali pravidelné aktualizácie systému. Správne opatrenia na údržbu môžu zabezpečiť dlhodobú stabilnú prevádzku a dobrý zobrazovací efekt 4,3-palcového TFT s dotykovým displejom.
