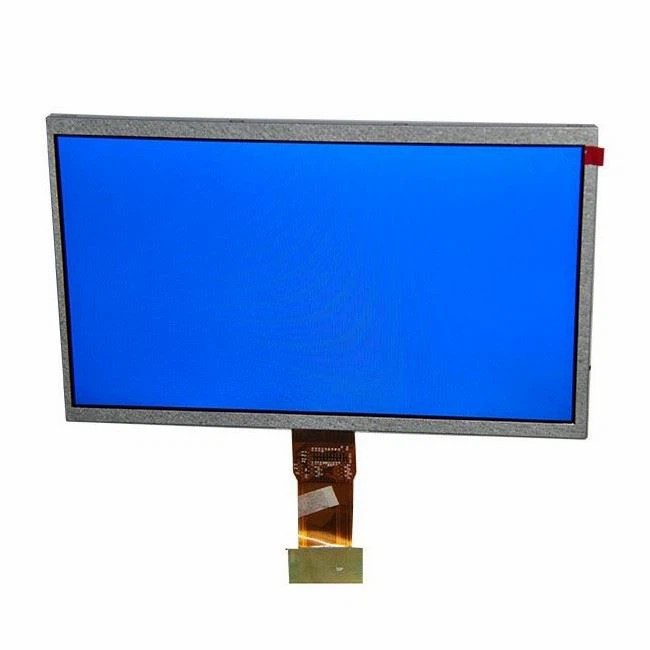

Štvorcová obrazovka TFT s uhlopriečkou 10,1 palca
10,1 palcový TFT štvorcový displej je skratka pre „Liquid Crystal Display“. Aj keď existuje niekoľko rôznych konfigurácií pre 10,1-palcové TFT štvorcové obrazovky, väčšina z nich je navrhnutá rovnakým základným spôsobom. Sú vyrobené z dvoch kusov polarizovaného skla – nazývaného tiež substráty – ktoré medzi sebou obsahujú materiál z tekutých kryštálov.
- Predstavenie výrobku
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., profesionálny LCD displej, modul LCM LCD, zdroj podsvietenia LED, vývoj dizajnu dotykovej obrazovky TP, výroba. So skupinou vysokokvalitného, skúseného inžinierskeho a technického personálu, aby sme vám poskytli kvalitné produkty a služby.
Spoločnosť vedie strednú a vysokú kvalitu produktov TN, HTN, STN, VA, TFT. Zároveň poskytujeme vŕtanie, brúsenie Uhlové a iné špeciálne procesné produkty, podporujúce LCM, HEAT SEAL. Produkty spoločnosti sa široko používajú v komunikačných termináloch (smartfóny, tabletové počítače atď.), domácich spotrebičoch, automobilovej elektronike, digitálnych výrobkoch a iných priemyselných odvetviach a vyvážajú sa do Hongkongu, Taiwanu, Európy, Ameriky, Japonska a Južnej Kórey a iné regióny a krajiny.
prečo si vybrať nás
Rýchla preprava
Spolupracujeme s profesionálnymi námornými, leteckými a logistickými spoločnosťami, aby sme vám poskytli najlepšie dopravné riešenie.
Vysoká kvalita
Výrobky sú vynikajúce a detaily sú starostlivo spracované. Každá surovina je prísne kontrolovaná.
Profesionálny tím
Členovia tímu sú vysoko kvalifikovaní a zdatní vo svojich úlohách a majú potrebné vzdelanie, školenia a skúsenosti, aby vynikli vo svojej práci.
Dobré služby
Zákaznícky servis, ktorý vám odpovie na otázky podľa vašich potrieb a poskytne prispôsobené riešenia, cenové ponuky a sledovanie logistiky.
10,1 palcový TFT štvorcový displej je skratka pre „Liquid Crystal Display“. Aj keď existuje niekoľko rôznych konfigurácií pre 10,1-palcové TFT štvorcové obrazovky, väčšina z nich je navrhnutá rovnakým základným spôsobom. Sú vyrobené z dvoch kusov polarizovaného skla – nazývaného tiež substráty – ktoré medzi sebou obsahujú materiál z tekutých kryštálov. Podsvietenie vytvára svetlo, ktoré prechádza cez prvý substrát. Elektrické prúdy zároveň spôsobujú, že molekuly tekutých kryštálov sa zarovnajú, aby umožnili rôznym úrovniam svetla prechádzať cez druhý substrát a vytvárať farby a obrázky, ktoré vidíte na obrazovke.
Výhody štvorcovej obrazovky TFT s uhlopriečkou 10,1 palca
Viditeľná oblasť je veľká
Štvorcové TFT 10,1-palcové TFT obrazovky majú väčšiu zobrazovaciu plochu pre zobrazenie rovnakej veľkosti.
Majú kvalitné displeje
Nedochádza k žiadnemu vyžarovaniu, žiadnemu blikaniu, žiadnemu poškodeniu zdravia používateľa. Najmä vznik elektronických kníh a periodík TFT s 10,1 palcovým TFT štvorcovým displejom privedie ľudstvo do éry bezpapierových kancelárií a bezpapierovej tlače, čo spustí revolúciu v tom, ako sa ľudia učia, šíria a zaznamenávajú civilizáciu.
Existuje široká škála aplikácií
Môže sa bežne používať v teplotnom rozsahu od -20 stupňov do +50 stupňov . Nízka pracovná teplota 10,1-palcovej TFT štvorcovej obrazovky TFT môže po teplotnom zosilnení dosiahnuť - 80 stupňov. Môže sa použiť ako displej mobilného terminálu, displej stolného terminálu a projekčný displej s veľkou obrazovkou je terminál na zobrazenie videa v plnej veľkosti s vynikajúcim výkonom.
Spotrebuje veľmi málo energie
Bežné obrazovky sa skladajú z mnohých vnútorných obvodov, ktoré poháňajú katódové trubice, ktoré spotrebúvajú veľa energie a čím sú väčšie, tým viac energie spotrebujú. Spotreba energie 10,1-palcovej TFT štvorcovej obrazovky TFT je spotrebovaná hlavne jej internou elektródou a integrovaným obvodom pohonu, takže spotreba energie je oveľa menšia.
Je tenký a ľahký
Štvorcová obrazovka TFT s uhlopriečkou 10,1 palca ovláda molekulárny stav tekutých kryštálov prostredníctvom elektród na obrazovke displeja, aby sa vytvoril displej. Aj keď sa obrazovka zväčší, jej hlasitosť sa nezvýši. A pokiaľ ide o hmotnosť, v porovnaní s rovnakou zobrazovacou plochou ako pri tradičnom displeji je tento oveľa ľahší a ľahšie sa prenáša (napríklad notebook).
Typy štvorcovej obrazovky TFT
Farebný LCD (displej z tekutých kryštálov CSTN)
CSTN, farebný super-twist nematický alebo pasívny LCD využíva rovnaké technologické princípy ako monochromatický LCD (pozri predchádzajúci text), avšak namiesto jedného tmavého pixelu je pomocou farebných filtrov každý pixel na CSTN displeji rozdelený do skupiny tri bodky, jedna červená, jedna modrá a jedna zelená vo všeobecnosti usporiadané do pruhovej formácie. Elektronika pohonu LCD aplikuje meniace sa napätie v závislosti od požadovanej farby na všetky tri farebné bodky, ktoré rozkrútia tekutý kryštál, čo umožňuje presné množstvo svetla, ktoré prenikne na každý farebný bod, aby sa získala požadovaná farba alebo odtieň. CSTN LCD môže ponúknuť maximálnu farebnú paletu 65 000 farieb a je ideálny pre priemyselné aplikácie vyžadujúce farby, ale nie nevyhnutne extrémne rýchlo sa pohybujúce obrázky.
Farebný TFT LCD (Thin Film Transistor)
Tenkovrstvový tranzistorový LCD v podstate popisuje ovládacie prvky, ktoré aktívne riadia jednotlivé pixely, čo vytvorilo pojem „Active Matrix LCD“. Každý pixel je opäť rozdelený na tri body, červený, zelený a modrý, ktoré sú produkované farebnými filtrami a sú usporiadané buď do pruhu alebo do trojuholníka, pričom každý bod je poháňaný jedným tranzistorom, tj tromi tranzistormi na jeden pixel. Tekutý kryštál vo svojom stave „vypnutý“ bez použitého napätia zablokuje všetko svetlo prichádzajúce z podsvietenia, ale keď sa na prvky z tekutých kryštálov aplikuje napätie, otočia sa až o 90 stupňov, čo umožňuje úroveň prestupu svetla, tranzistory riadia tento stupeň skrútenia a teda aj intenzita červených, zelených a modrých prvkov každého pixelu tvoriaceho obraz na LCD. TFT LCD sú ideálne pre všetky aplikácie vyžadujúce rýchle prepínanie farebných obrázkov.
OLED (Organic Light-Emitting Diode)
Základná štruktúra OLED alebo OEL (organická elektroluminiscencia) je sendvič tvorený tenkou, priehľadnou polovodivou anódou vyrobenou z oxidu india a cínu a katódou na báze kovu na oboch stranách organického substrátu. Organický materiál pozostáva z vrstvy prenosu otvorov (HTL), emitujúcej vrstvy (EL) a vrstvy prenosu elektroniky (ETL). Emisná EL vrstva obsahuje polymérnu látku, ktorá umožňuje ukladanie organických zlúčenín v radoch a stĺpcoch na plochý nosič (zvyčajne sklo) pomocou jednoduchej metódy tlače na vytvorenie matrice pixelov. Keď sa aplikuje správne napätie, otvory vstreknuté do anódy a elektrický náboj z katódy sa spoja a spoja v emisnej vrstve, čo spôsobí, že pixel vyžaruje svetlo. Jednou z hlavných výhod OLED v porovnaní s tradičnými displejmi je, že pretože vyžarujú svetlo, nepotrebujú podsvietenie, vďaka čomu sú ideálne pre aplikácie napájané z batérie.
Aké sú kľúčové faktory, ktoré je potrebné zvážiť pri výbere štvorcovej 10,1-palcovej štvorcovej obrazovky Tft?
Pri výbere štvorcovej 10,1-palcovej štvorcovej obrazovky TFT je potrebné zvážiť niekoľko kľúčových faktorov. Medzi ne patrí veľkosť a rozlíšenie displeja, jas a kontrast, pozorovacie uhly, spotreba energie a odolnosť a spoľahlivosť. V tomto článku sa pozrieme na každý faktor podrobnejšie, aby sme vám poskytli informácie, ktoré potrebujete na to, aby ste sa pre svoje podnikanie čo najlepšie rozhodli.
Veľkosť a rozlíšenie
Jedným z najdôležitejších faktorov, ktoré treba zvážiť pri výbere štvorcového TFT LCD monitora, je veľkosť a rozlíšenie monitora. Tieto faktory určia, koľko informácií je možné zobraziť na obrazovke naraz a ako jasné sú informácie. Všeobecne povedané, väčšie displeje dokážu zobraziť viac informácií, ale môžu byť aj drahšie a spotrebúvajú viac energie. Musíte tiež zvážiť rozlíšenie vášho monitora, pretože to určuje jasnosť obrázkov a textu zobrazeného na obrazovke. Vo všeobecnosti platí, že vyššie rozlíšenie vytvorí ostrejší obraz, ale môže vyžadovať aj viac výpočtového výkonu a spotrebuje dlhšiu výdrž batérie.
Jas a kontrast
Ďalším dôležitým faktorom, ktorý treba zvážiť pri výbere štvorcovej 10,1-palcovej TFT štvorcovej obrazovky, je jas a kontrast displeja. Jas označuje množstvo svetla, ktoré vyžaruje monitor, zatiaľ čo kontrast označuje rozdiel medzi najtmavšou a najjasnejšou časťou obrazu. Monitor s dobrým jasom a kontrastom dokáže jasne zobraziť obrázky a text aj pri jasnom slnečnom svetle alebo pri slabom osvetlení. Mnohé monitory majú tiež nastaviteľné nastavenia jasu a kontrastu, čo je užitočné, ak potrebujete ušetriť výdrž batérie alebo prispôsobiť monitor rôznym svetelným podmienkam.
Pozorovací uhol
Ďalším dôležitým faktorom, ktorý treba zvážiť pri výbere štvorcového TFT LCD monitora, je pozorovací uhol monitora. Pozorovací uhol označuje maximálny uhol, pod ktorým je možné monitor sledovať predtým, než je obraz skreslený alebo ťažko viditeľný. Toto je dôležité zvážiť, ak plánujete používať displej v rôznych prostrediach, ako sú maloobchodné predajne alebo verejné priestory. Monitor so širokým pozorovacím uhlom uľahčí ľuďom jeho sledovanie z rôznych uhlov, čo je pri týchto typoch nastavení užitočné.
Spotreba energie
Ďalším dôležitým faktorom, ktorý treba zvážiť pri výbere štvorcovej 10,1-palcovej štvorcovej obrazovky TFT, je spotreba energie. Displej s nižšou spotrebou energie bude energeticky efektívnejší a môže vyžadovať menej časté nabíjanie alebo výmenu batérie. V závislosti od toho, ako plánujete monitor používať, to môže byť dôležitá úvaha. Ak napríklad plánujete používať displej v mobilnom zariadení, možno budete chcieť použiť batériu, ktorá vydrží dlho.
Trvanlivosť a spoľahlivosť
Nakoniec je dôležité zvážiť odolnosť a spoľahlivosť štvorcových 10,1 palcových TFT štvorcových obrazoviek. Dobre skonštruovaný monitor vyrobený z vysoko kvalitných materiálov je menej náchylný na rozbitie alebo poruchu, čo vám môže ušetriť náklady na časté opravy alebo výmeny. Možno si budete chcieť vybrať monitor, ktorý bol testovaný z hľadiska odolnosti a spoľahlivosti, alebo monitor, na ktorý sa vzťahuje záruka.
Obrazovky TFT (Thin-Film Transistor) sú široko používané v rôznych elektronických zariadeniach vďaka ich vysokej kvalite obrazu, presnosti farieb a rýchlej odozve. Niektoré bežné aplikačné scenáre pre 10,1-palcové štvorcové obrazovky TFT zahŕňajú.
Spotrebná elektronika:TFT displeje sa bežne používajú v smartfónoch, tabletoch, digitálnych fotoaparátoch a prenosných herných zariadeniach vďaka ich živým farbám a ostrej kvalite obrazu.
Počítačové monitory:V počítačových monitoroch prevládajú TFT displeje, ktoré ponúkajú vysoké rozlíšenia, rýchle obnovovacie frekvencie a vynikajúcu reprodukciu farieb, vďaka čomu sú vhodné na bežné aj profesionálne použitie.
Automobilové displeje:TFT obrazovky možno nájsť v združených prístrojoch automobilov, informačných a zábavných systémoch a zábavných systémoch na zadných sedadlách, ktoré poskytujú jasný a dynamický obraz pre navigáciu, zábavu a informácie o vozidle.
Priemyselné vybavenie:TFT displeje sa používajú v priemyselných ovládacích paneloch, lekárskych prístrojoch, testovacích zariadeniach a iných strojoch, ktoré ponúkajú spoľahlivý výkon v rôznych pracovných prostrediach.
Herné konzoly:Displeje TFT sa používajú v ručných herných konzolách a herných zariadeniach a poskytujú živú grafiku a plynulý pohyb pre pohlcujúci herný zážitok.
Digitálny podpis:Štvorcové obrazovky TFT s uhlopriečkou 10,1 palca sa vďaka vysokému jasu a viditeľnosti používajú na zobrazovanie reklám a informácií vo verejných priestoroch, dopravných uzloch a maloobchodných predajniach.
Proces štvorcovej obrazovky TFT
Výrobný proces štvorcovej obrazovky TFT s uhlopriečkou 10,1 palca
Jednoduchým spôsobom môžeme rozdeliť 10,1 palcovú TFT štvorcovú obrazovku na tri časti, zdola nahor sú to: svetelný systém, obvodový systém a systém riadenia svetla a farieb. Vo výrobnom procese začneme od vnútorného osvetlenia a kontroly farieb a potom sa roztiahnite na celý modul.
Výrobný proces štvorcovej obrazovky TFT s uhlopriečkou 10,1 palca je zvyknutý rozdeliť na tri hlavné časti: pole, článok a modul. Prvé dva kroky sa týkajú výroby systému riadenia svetla a farieb, ktorý obsahuje TFT, CF (farebný filter) a LC (tekuté kryštály), s názvom bunka. A posledným krokom je montáž článku, obvodu a svetelného systému.
Aby sme zvýšili produktivitu, v tomto kroku urobíme sériu procedúr na veľkom pohári, ktorý sa v nasledujúcom kroku rozreže na menšie kúsky.
Najprv mi dovoľte predstaviť vám zásadný materiál, ITO. ITO, skratka pre indium cín oxid, má charakteristiku elektrickej vodivosti a optickej priehľadnosti a dá sa ľahko nanášať ako tenký film. Preto je široko používaný na vytvorenie obvodu na skle.
TFT
Nanesenie polovodičového materiálu a ITO v navrhnutom poradí na sklenený substrát.
Fotorezistentný náter.
Čiastočná expozícia, potom očistite exponovaný fotorezistor.
Odtrhnite polovodič a ITO bez krytu fotorezistu, aby ste vytvorili súčasť obvodu.
Vyčistite zvyšok fotorezistu.
Aby sme zostavili celý okruh, často musíme kroky zopakovať 5-krát.
CF
Vytvorte čiernu matricu na sklenenom substráte ako hranicu pomocou metódy PR.
Naneste oddelene červený, zelený a modrý materiál v čiernej matrici pomocou metódy PR.
Naneste vrchnú vrstvu na vrstvu RGB (červená, zelená a modrá).
Vklad obvod ITO.
2. Bunka
V tomto kroku zostavíme TFT a CF sklo a súčasne naplníme LC.
Naneste polyimidový film na obmedzenie počiatočného smeru molekuly LC na stranu ITO skla TFT aj CF.
Použite lepidlo na vytvorenie hranice pre LC na oboch sklách. A na CF sklo naneste ešte jednu vrstvu vodivého lepidla. To umožňuje prepojenie molekuly LC s riadiacim obvodom.
Vyplňte LC v rámci hraníc.
Prilepte dve poháre k sebe a potom veľké poháre nakrájajte na malé kúsky v súlade so štandardom.
Pripevnite polarizačnú fóliu na obe strany narezaného skla.
Najprv prepojte bunku s obvodom.
Pripojte bunku k IC vodiča.
Prepojte IC ovládača s FPC (flexibilný tlačený obvod).
Pripojte FPC k vonkajšej PCBA (zostava dosky s plošnými spojmi).
Ďalej pripravte svetelný systém
Svetelný zdroj, zvyčajne LED alebo CCFL, pripevnite na svetlovodnú dosku, pod ktorou je reflektorová fólia
Postupne položte difúznu fóliu a hranolovú fóliu na zdroj svetla. Spolu s reflektorovou fóliou sa tieto dve fólie používajú na premenu bodového svetla zo svetelného zdroja na plošné svetlo a zvyšujú intenzitu svetla.
Prepojte svetelný zdroj s obvodom ovládania svetla, vždy s iným typom PCBA.
V poslednom kroku ich musíme všetky zmontovať spolu s rámom obrazovky a vykonať test starnutia.
Ak ste niekedy žasli nad živými farbami a krištáľovo čistým obrazom na obrazovke smartfónu, tabletu alebo počítača, pravdepodobne ste sa stretli s 10,1-palcovým štvorcovým displejom TFT. TFT, skratka pre Thin Film Transistor, je technológia, ktorá spôsobila revolúciu vo svete elektronických displejov.
TFT matica
Srdcom každej 10,1-palcovej štvorcovej obrazovky TFT je matica TFT, známa aj ako aktívna matica. Toto zložité usporiadanie malých tranzistorov funguje ako riadiace centrum, ktoré umožňuje presnú kontrolu nad každým pixelom na obrazovke. Tieto tranzistory sú zodpovedné za reguláciu množstva prúdu pretekajúceho každým pixelom, určujúcim jeho jas a farbu. TFT matica je to, čo odlišuje 10,1-palcové TFT štvorcové obrazovky od ich pasívnych maticových náprotivkov, čo umožňuje rýchlejšie odozvy a lepšiu kvalitu obrazu.
Farebné filtre
Premýšľali ste niekedy nad tým, ako 10,1-palcové štvorcové obrazovky TFT dosahujú také živé farby? Zadajte farebné filtre! Farebné filtre zohrávajú kľúčovú úlohu pri zlepšovaní vizuálneho zážitku tým, že umožňujú každému pixelu zobraziť špecifickú farbu. Skladajú sa z malých červených, zelených a modrých (RGB) subpixelov, ktorých kombinácia vytvára široké spektrum odtieňov a odtieňov. Tieto filtre sú starostlivo zarovnané s maticou TFT, aby sa zabezpečilo presné zobrazenie farieb a realistická vizuálna hostina.
Podsvietenie
Na osvetlenie 10,1-palcovej štvorcovej obrazovky TFT a zviditeľnenie jej kúzla potrebujeme podsvietenie. Podsvietenie je kritickým komponentom, ktorý poskytuje potrebné osvetlenie obrazovky. 10,1-palcové štvorcové obrazovky TFT zvyčajne využívajú ako zdroj svetla buď žiarivky so studenou katódou (CCFL) alebo diódy vyžarujúce svetlo (LED). LED podsvietenie si získalo popularitu vďaka svojej energetickej účinnosti a vynikajúcej reprodukcii farieb. Umožňuje lepší kontrast, hlbšiu čiernu a ostrejší obraz, čím zlepšuje celkový zážitok zo sledovania.
Polarizačné filtre
Polarizačné filtre sú neospevovanými hrdinami 10,1-palcových TFT štvorcových obrazoviek. Tieto tenké fólie pomáhajú kontrolovať svetlo prichádzajúce a vychádzajúce z displeja, čím znižujú odlesky a zlepšujú viditeľnosť. Selektívnym filtrovaním svetelných vĺn zlepšujú polarizačné filtre kontrast a minimalizujú odrazy, vďaka čomu je displej čitateľnejší aj za jasných svetelných podmienok. Pracujú v tandeme s TFT matricou, farebnými filtrami a podsvietením, aby vytvorili vizuálne ohromujúce a pohodlné prostredie na sledovanie.
Sklenený substrát
V neposlednom rade sklenený substrát slúži ako základ pre celú 10,1-palcovú štvorcovú obrazovku TFT. Poskytuje štrukturálnu integritu a chráni jemné vrstvy nad a pod ňou. Sklenený substrát je navrhnutý tak, aby bol opticky priehľadný, aby sa zabezpečil voľný priechod svetla. Navyše je precízne vyrobený tak, aby sa zachovala jednotnosť na celom povrchu, čo umožňuje konzistentnú kvalitu obrazu od okraja po okraj.
