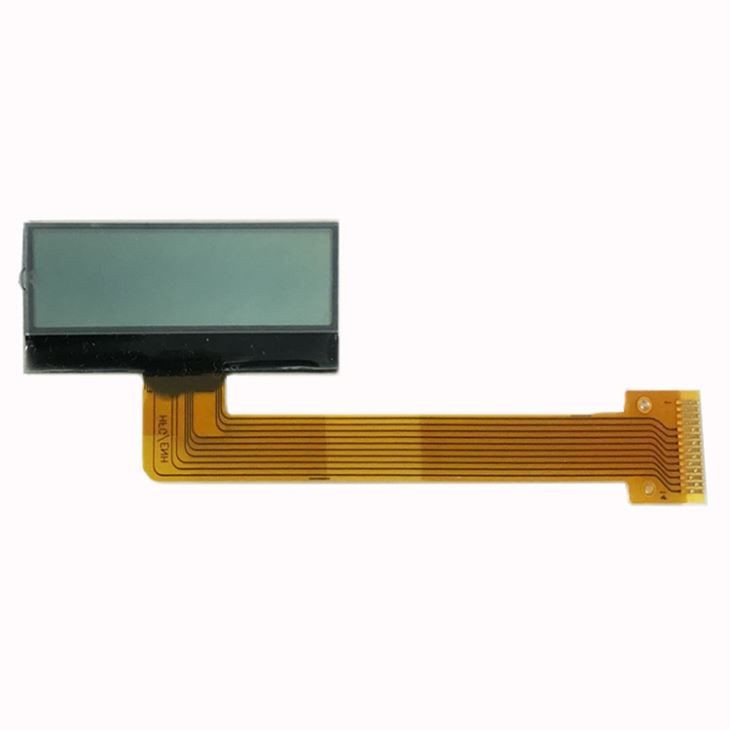

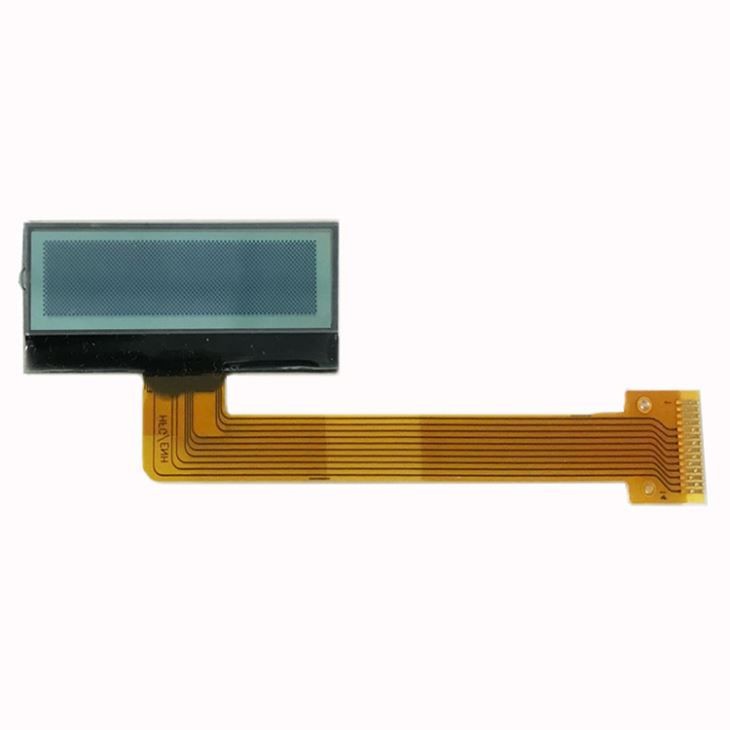

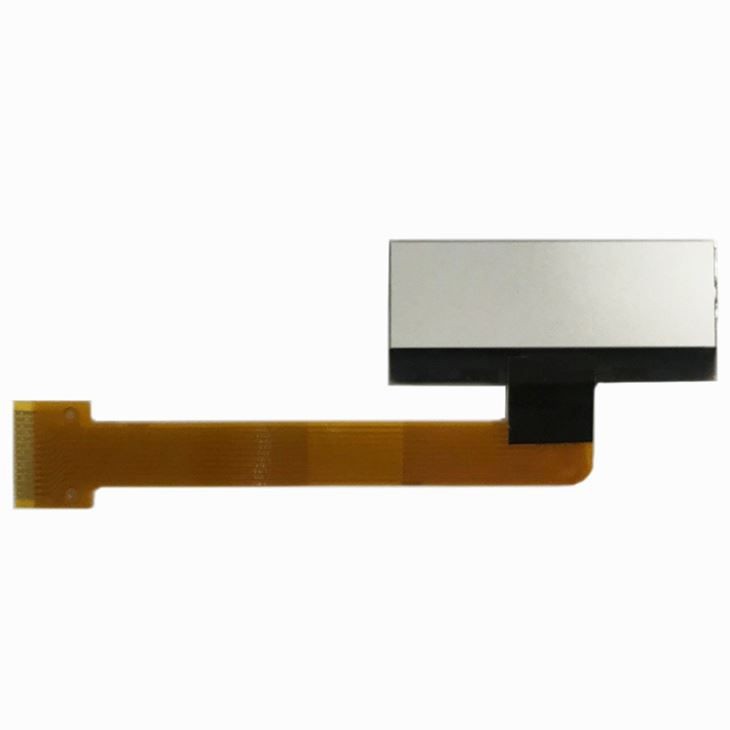

Malý grafický modul LCD displeja
Pre všetky naše LCD displeje naši dizajnéri zhromaždili veľa údajových listov ovládačov LCD pri preverovaní rôznych ovládačov displejov a čipsetov. Pridali sme ich sem, aby sme vám uľahčili prácu s týmito rôznymi ovládačmi a čipsetmi.
- Predstavenie výrobku
Detaily produktu
Pre všetky naše LCD displeje naši dizajnéri zhromaždili veľa údajových listov ovládačov LCD pri preverovaní rôznych ovládačov displejov a čipsetov. Pridali sme ich sem, aby sme vám uľahčili prácu s týmito rôznymi ovládačmi a čipsetmi. Tieto dátové listy LCD nie sú vytvorené ani udržiavané spoločnosťou Crystalfontz; dodávajú sa jednoducho „tak ako sú“ pre vaše použitie.
technické údaje
Malý grafický LCD displej | |

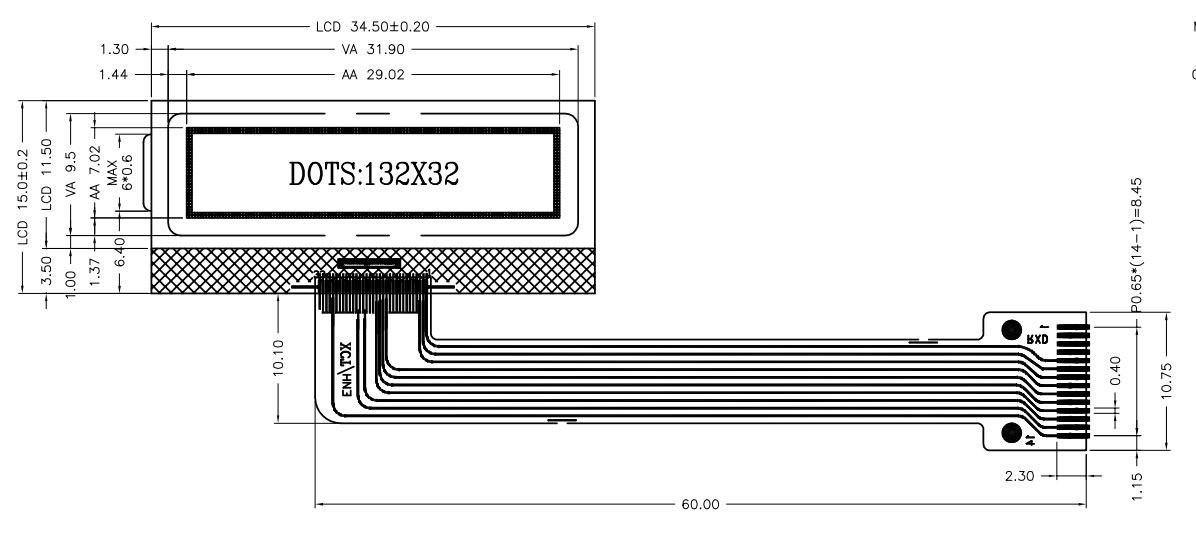

Veľkosť obrysu | 34,5 x 15 mm |
Zobraziť oblasť | 31,9 x 9,5 mm |
Aktívna oblasť | 29,02 x 7,02 mm |
Rozlíšenie displeja | 132x32 |
Režim zobrazenia | FSTN/reflexné/pozitívne |
Uhol pohľadu | 12:00 |
Spôsob pohonu | Clo 1/32, zaujatosť 1/6 |
VOP | 6.2V |
VDD | 3.0V |
Vrchol | -10 - plus 60 |
Tst | -20- plus 70 |
Konektor | COG plus FPC |
IC vodiča | ST7567 (alebo iný kompatibilný IC) |
V súlade s RoHS | Áno |
1. Režim zobrazenia: FSTN / Reflexný / Pozitívny.
2. Pozorovací uhol: 12 0' hodiny.
3. Spôsob pohonu: 1/32 Duty 1/6 Bias, Vop=6.2V (vzorka zákazníka), Vdd=3.0V.
4. Horná časť: -10 stupeň ~ plus 60 stupňov , Tst: -20 stupeň stupeň ~ plus 70 stupeň stupeň .
5. Konektor: COG plus FPC.
6. Drive IC: ST7567 (alebo iný kompatibilný IC)
7. V súlade s RoHS: Áno.
Faq
1. Môžete poskytnúť výkresy a súvisiace postupy?
Odpoveď: Zákazníkom môžeme poskytnúť výkresy a postupy na potvrdenie.
2. Ako riadite kvalitu produktov?
Odpoveď: Výrobky sú pečené, starnutie, elektrické meranie a ďalšie postupy testovania.
3. Je produkt na sklade? Aký dlhý výrobný cyklus?
Odpoveď: Niektoré produkty sú na sklade, malá sériová výroba na 1 týždeň, hromadná výroba na 2 týždne.
